ZYX

Ultimate VX方式・新磁気回路
ZYX-MC発電システムは、発電コイルの前部に平らな鉄製のヨーク、後部に振動系を保持するポールピースと呼ばれる部品を備えたヨークによって、発電コイルに強力な磁界を供給する構成となっています。再生時には、発電コイルからの発電信号の強さに比例して両ヨーク表面に逆磁界を生じさせる渦電流が発生します。この電流量は微量ですが、コイルの発電音声信号に極めて悪影響を与える現象です。従来のEXシリーズでは、ヨークとポールピースに発生する渦電流が互いに逆位相であることを利用し、ヨークとポールピースに発生する渦電流を打ち消す方式を採用していました。しかし渦電流キャンセル方式は十分に効果的でしたが、コイルからヨークとポールピース間のそれぞれの間隔が等距離でなかったため、渦電流が均一にならず、渦電流を完全にキャンセルすることができませんでした。そのため、完全な渦電流除去方式を新たに考案する必要がありました。VXシリーズでは、N極・S極両ヨーク面で同時に発生して再生音質を劣化させる渦電流を、その発生地点で瞬時に除去できる新しい発電システムをの開発に世界で初めて成功しました。VXシステムの発電システムにより、渦電流により発生する磁気回路の磁気抵抗の変化に伴う磁場の強さの変化が皆無となり、発電コイルは一定の磁場内で発電を行う事が可能となっています。VXシリーズMCの混変調の無い自然でクリアーな再生音に接するとVX方式の効果の大きさに驚くと同時に、レコードに記録された情報量の多さに驚かされるに違いありません。微細な音から巨でダイナミックな音まで、確かな音像を持つ定位感はまさに真のアナログ・サウンド。

Ultimate Large X-tal copper wire (XX)
世の中には日本の大手メーカーが長い年月をかけて開発した極大結晶の銅線が有ります。弊社はその究極の銅線を初めてMCカートリッジの発電コイル用としてVXシリーズに採用しました。繊細な音からダイナミックな音まで、何の色づけの無いクリアーな音を再現してくれます。VXシリーズの発電システムには不可欠な線材。両者が相まって今までにない超リアルなサウンドを再生します。これがまさに真のアナログ・サウンド

新発電系
アナログは、音盤に記録された音声信号に有る無限の時間軸(Z)情報を、原音の状態で再現出来る優れたオーディオ・システムです。 しかし前述のように音質に関わる時間情報は、発電系に発生する電磁変換特有の数々の有害な外乱により原音が異質な音へと変化してしまいます。
コイルに発電された音声信号の強さに比例して発生する逆起電力、その発生を助長するコイルボビンの渦電流、更に渦電流による直流磁場の磁気抵抗の変化と磁束量の変化、そして更に磁場を形成させるN極，S極の渦電流の誘発。 これら全ての外乱は光の速さで同時に発生し、原音の時間軸成分が瞬時に変質してしまうと考えられます。
ASTROは、世界で初めて磁気回路を構成する全てのパーツに、特殊な処理を施し、全ての弊害信号を無力化し、音声発電コイルに全く外乱を与えない発電系の完成に成功しています。 初めて聴く再生音はまさにそれを実証する物。 ASTROによってのみ聴くことが出来る原音と言っても過言ではありません。

ダイアモンド・カンチレバー
Ultimate DIAMONDは世界無二のジックス特製の天然ダイアモンド・カンチレバーを搭載。大粒のダイアモンド（約５ｍｍ長）を結晶軸に合わせて０．２２ｍｍの角柱にカット、表面を光沢研磨されてカンチレバーへ仕上げられます。最も硬質な物質と最強な結晶軸構成によって理想的なカンチレバーとなっています。軽量にして全くたわむ事の無い振動系は超高速な振動エネルギー伝搬を可能とします。
全帯域同速度、且つ高速で振動波が遅延なく発電系に到達、即電気信号に変換されます。究極の機械ー電気変換システムとも云えます。
極めて高価なカンチレバーですが、レコードに記録された真の音のクオリティーを体感するには決して高価とは云えないでしょう。まさに究極のリアル・サウンドを体感出来るのですから。

シンメトリー・ダンピング
従来MCカートリッジ では針位置に対してコイルボビンの後方にダンパーを配して制動する方式が一般です。 ASTROは世界初コイルボビンの前後にﾀﾞﾝﾊﾟｰを配するシンメリー構造を採用しました。 ダンパーは素材の性質上、ダンパーの圧縮と復元の速度の不均一な応答性と周波数によって変わる応答性の変動など機械的な問題を有します。しかしコイルボビンの振動を両側から制動することにより、素材のメカニカルな制動力の非直線性から解放されて、針先の振動がストレートにコイルの回転振動に伝達されます。微小な信号から高レスポンスの過大信号までリニアーな応答性は今までに経験した事の無い音。 ASTROの原音再生発電系と相まって、アナログ・サウンドの凄いリアルさを改めて感じ取る事が出来るでしょう。

ラピス・ラズリ球による重量バランス
カートリッジはアームと共に垂直方向に適量の針圧がかけられ動作します。従ってカートリッジの振動系の支点がカートリッジの重心点の眞下に有るのが好ましい状態になります。カートリッジの重心を通る垂直面とカンチレバー(振動系)の支点がずれている場合、カンチレバーの振動動作により、カンチレバーの支点は次にカートリッジ重心を中心に不安定に振動せざるを得なくなります。カートリッジの音鳴きはこれの一つの症状、カンチレバーの振動が別のエネルギーとして損失している事になります。又カンチレバーの支点位置が動いてしまっては、再生信号は不正確な物となってしまいます。

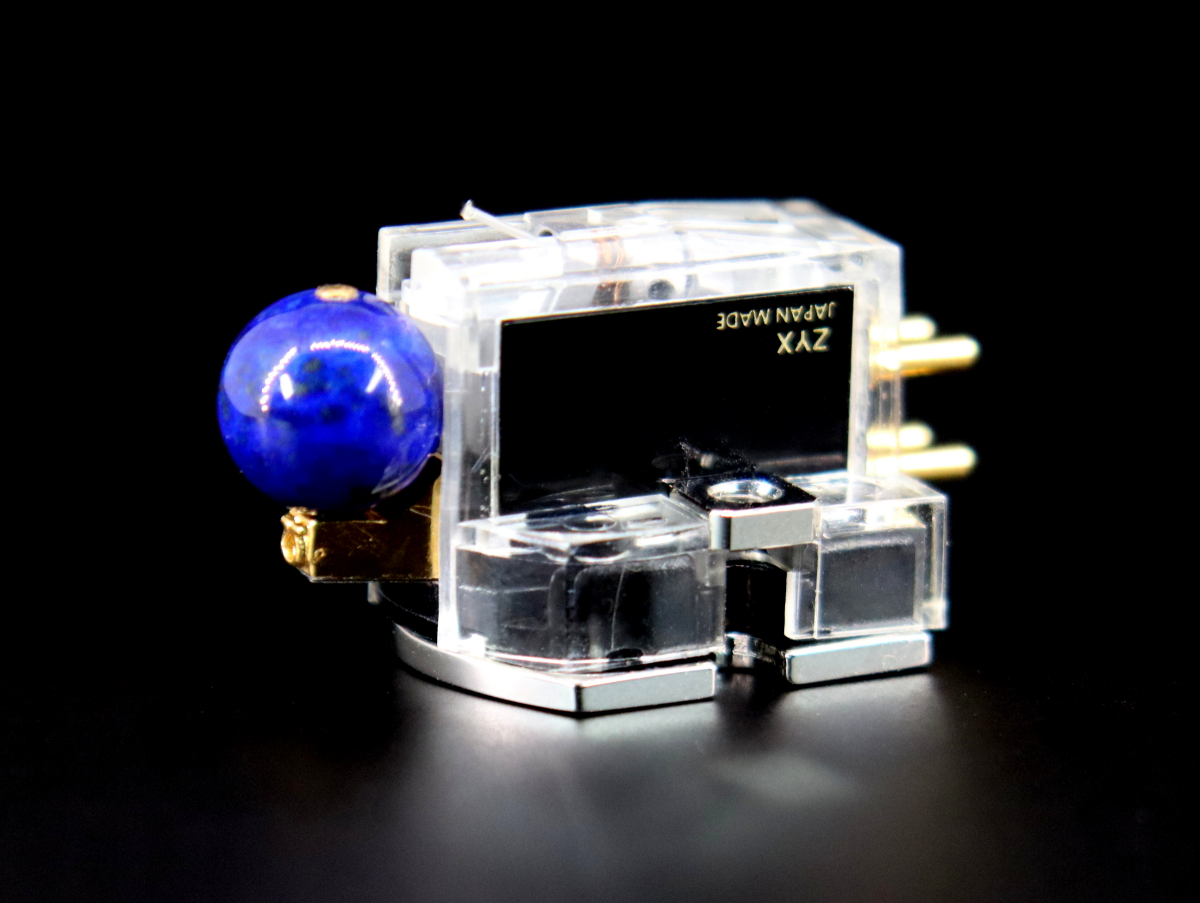

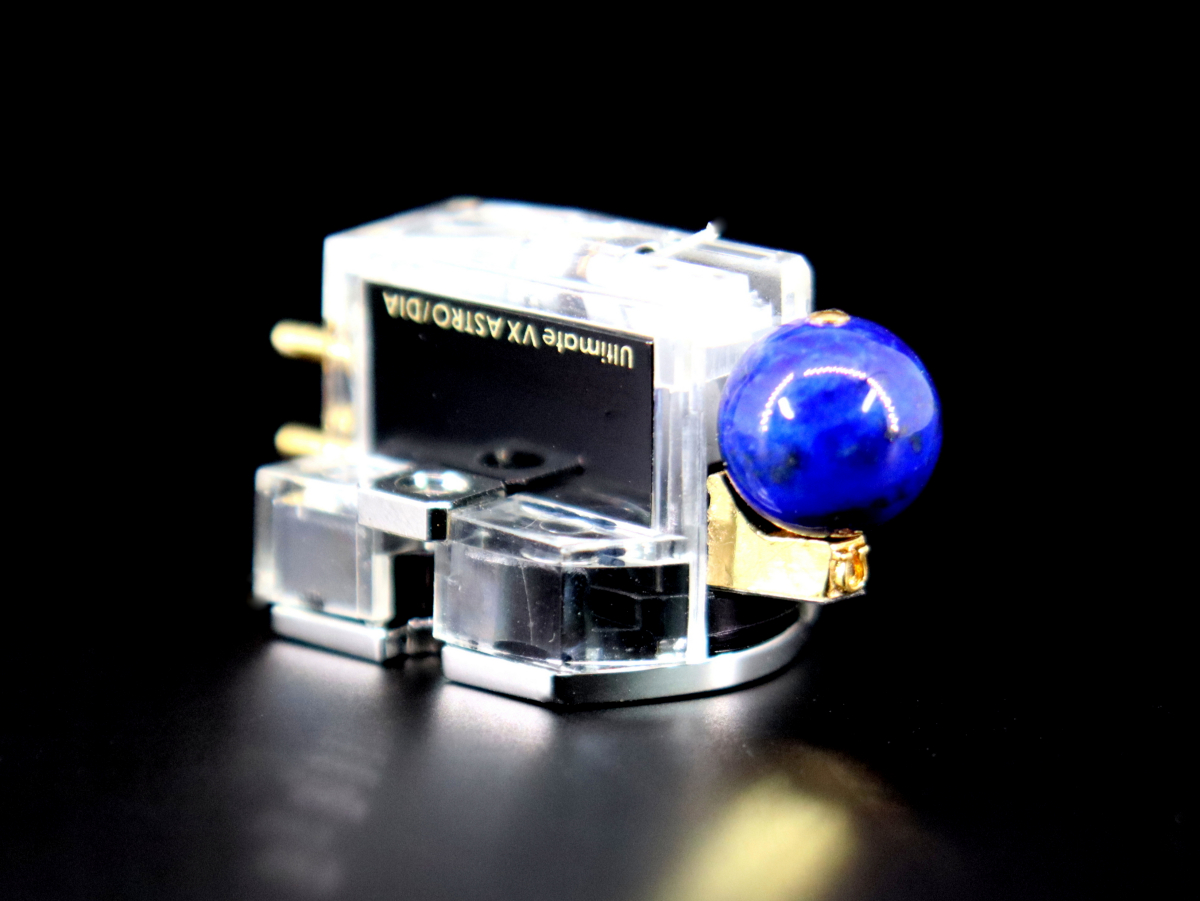

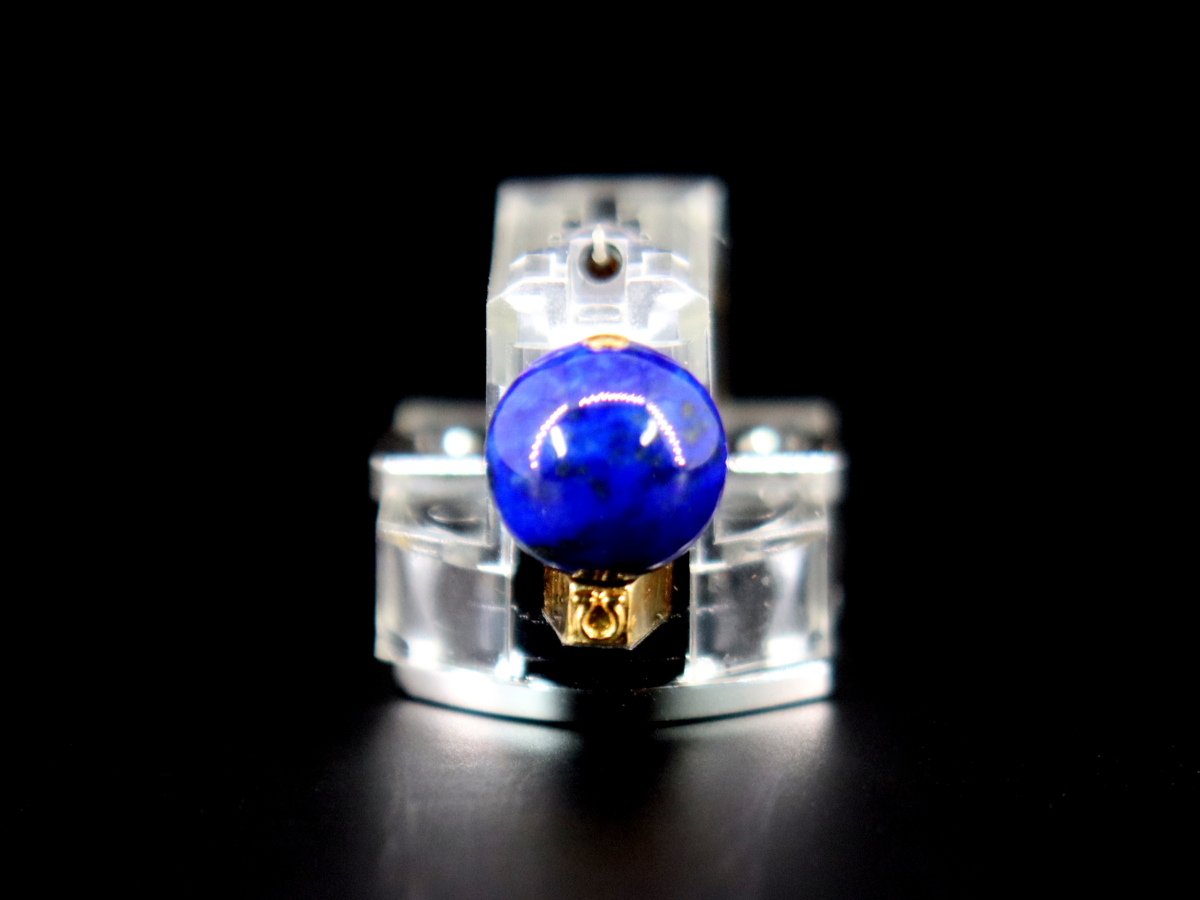

カートリッジ前面に配したラピス・ラズリ球はカートリッジ本体の重心位置を振動系の支点位置を合わせるバラント・ウエイト。
これによりカンチレバーの支点は安定し、正確なレコード再生が可能となっています。

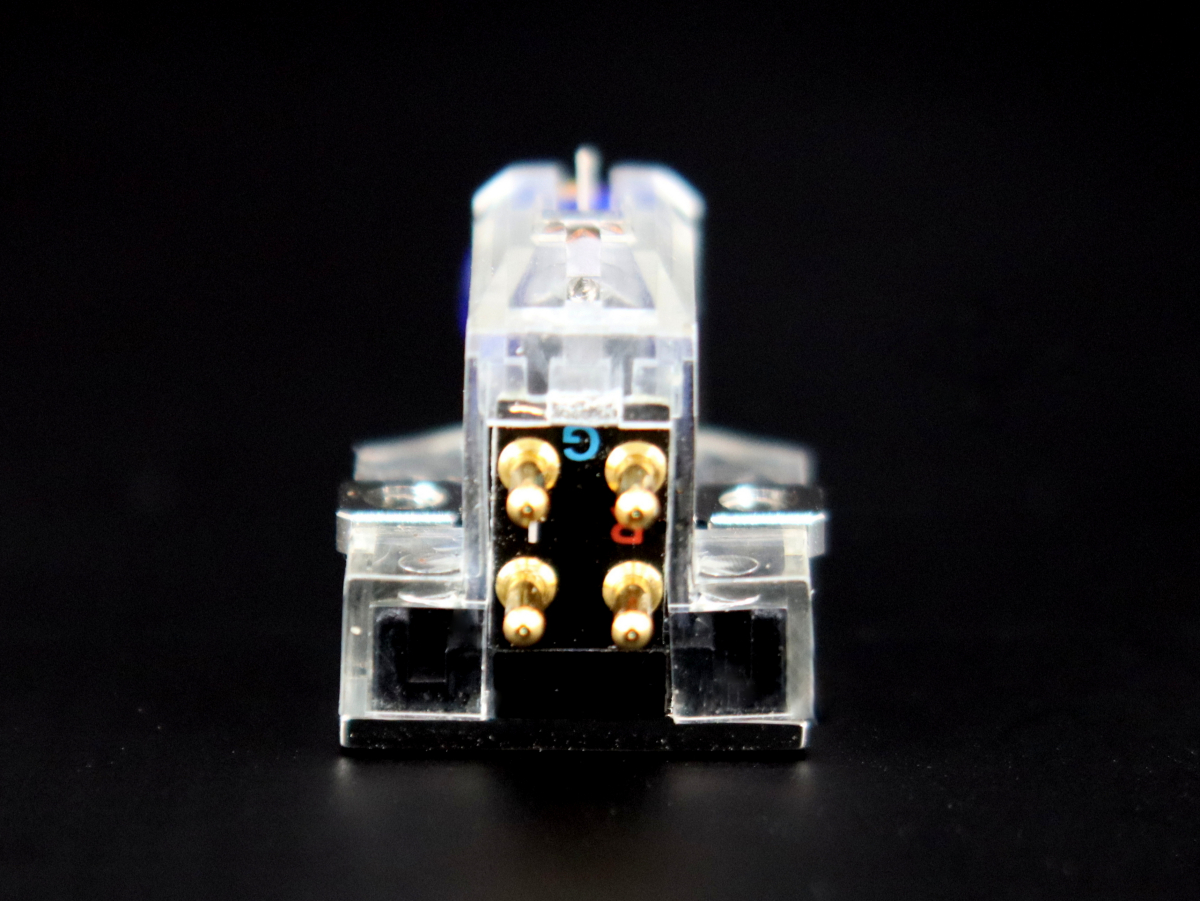

コンポジット・カーボンによるターミナル板
Ultimate seriesの開発と共に世界で初めてカーボン板によるターミナル板を開発。硬質であるばかりでなく割れる事の無い理想的な素材、何万本かのカーボン繊維が平織上に積層されて硬質な板を形成しています。
更にこのターミナル板にてカートリッジとしては初めて、ターミナル板自体をRGを通してアースに落とす事が可能となっています。従来発電コイルとアームとの間ではカートリッジ出力ラインは外来ノイズに対して無防備状態、ターミナル板を接地することにより4端子間の線間容量は激減し、外来ノイズの影響を受けにくくなります。これによりUltimateのピュアーな再生音をそのまま後段に伝送する事が可能となっています。

二重構造ボディ
非金属ボディはカートリッジの発電作用に大切な要素、硬質なポリカーボネートによるボディの側面構造を更に二重構造として、不要な共振の発生を防止して更に強度を高めています。

超高速応答磁気回路
前項高速応答磁気回路に更に改良を加え、発生渦電流を瞬時に消散させる機構を取り入れています。まさに究極の磁気回路、色づけの無い、滑らかにして自然な音を再生します。

マイクロリッジ・スタイラス
音の入口：再生針には、100kHz再生可能な薄板状ライン・コンタクト針を使用。ビデオ・ディスク再生用スタイラスの開発と同時に開発されたマイクロリッジ針は、天然ダイアモンドを使い、その結晶軸の最も硬質な面に沿って、レコードと接する面は幅６ミクロンの板状（リッジ）に加工、高域再生能力に関与する曲率半径を常に３ミクロンに設定しています。このリッジ形状の特長は、針先が摩耗しても、曲率半径は常に３ミクロンに保たれるという事です。そしてこのような鋭利な針先であってもラージＲは６０ミクロンと大きく、接地面積を十分とり、適切な接触加重としています。
Ultimateシリーズは硬質、軽量なC-1000カーボン・カンチレバーを採用している為、カンチレバーの反り、捻れは皆無、それだけ針先に架かる応力の負担は軽減されます。従って針先の寿命試験にても実証されているように、Ultimateシリーズのマイクロリッジ針は寿命2０００時間を十分保証するものです。

6N無酸素銅線発電コイル
日本某社製の6N無酸素銅線、評論家間で高い評価を得た稀少な銅線を発電コイルに採用。スムーズで色づけの無い自然な音質と共に広帯域感もある優れた銅線で音楽のジャンルを問わないオールマイティーな再生能力を持っています。

Technical Data
Type	Moving Coil (Dynamic) “REAL STEREO” Generator System
Cryogenic Treatment	Temperature: -196 ℃ (-320оF)
Coil Wire X type   XX type   S type	X:6N Crystal Copper φ 0.035mm XX:5N Large Crystal Copper φ 0.035mm S:5N Silver φ 0.035mm
Output Voltage	0.24mV (3.54cm/sec, 1kHz)
Frequency Response ±1dB	10 Hz - 100 kHz 20 Hz - 20 kHz
Channel Separation	＞ 30dB 〔 1kHz 〕
Channel Balance	＜ 0.5dB 〔 1kHz 〕
Recommended Tracking Force	2.0gm 〔 20 ゜C-25 ゜C 〕
Tracking Force Range	1.7gm - 2.5gm
Trackability	＞60μm /2.0gm
EQ Compliance horizontal   vertical	15×10-6cm/dyne 12×10-6cm/dyne
Internal Impedance	X, XX:4.0 Ω (HO:8.0 Ω)　S:2.5 Ω(HO:4.0 Ω)
Load Impedance	＞ 100Ω
Cantilever Material	Natural Diamond□0.22mm
Stylus	Micro-Ridge Solid Diamond□0.1mm
Contact Radius, Life Time	3μm×60μm, 2000Hour/2.0gm
Output Terminals	φ1.25mm K18 Solid Gold 〔EIA〕
Terminal Board	Composite Carbon Plate
Dimensions	16.8mm(W)×25.0mm(L)×16.5mm(H)
Net Weight	7.9gm(TB2 pre-mounted), 9.1gm(SB2)
